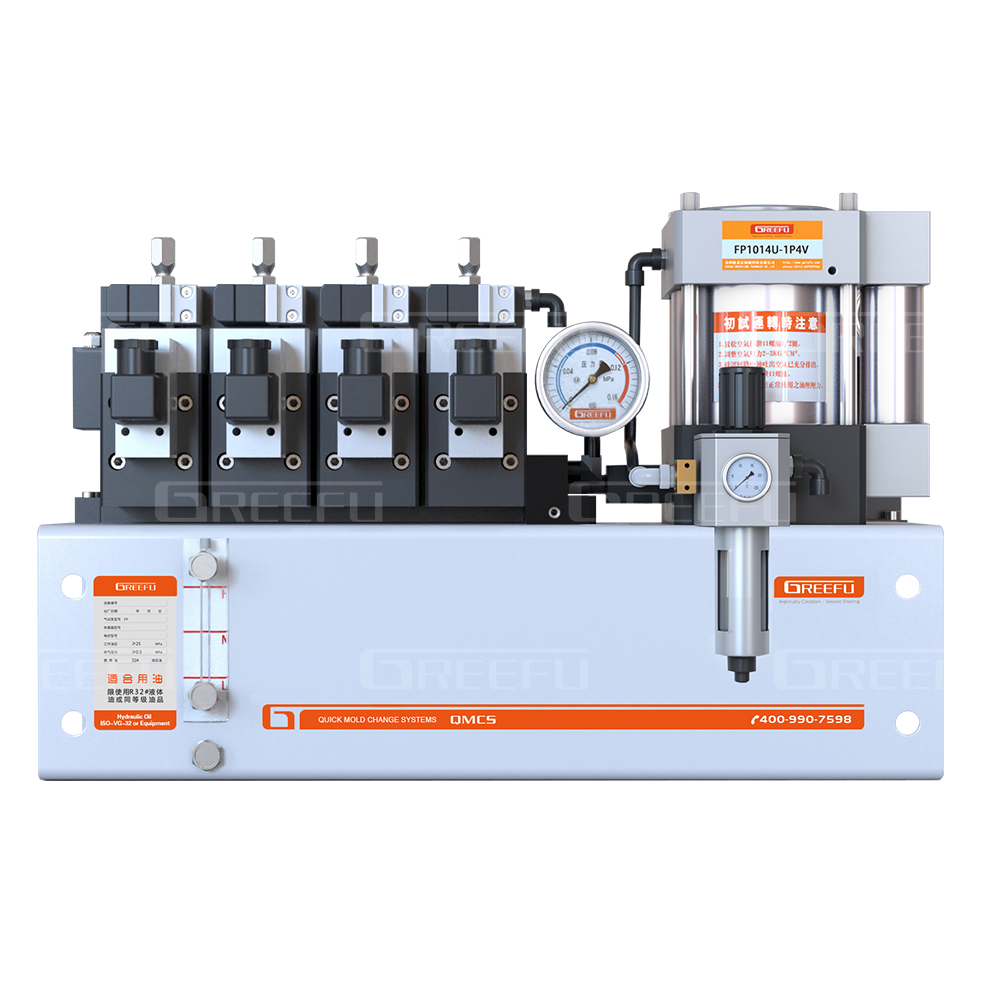

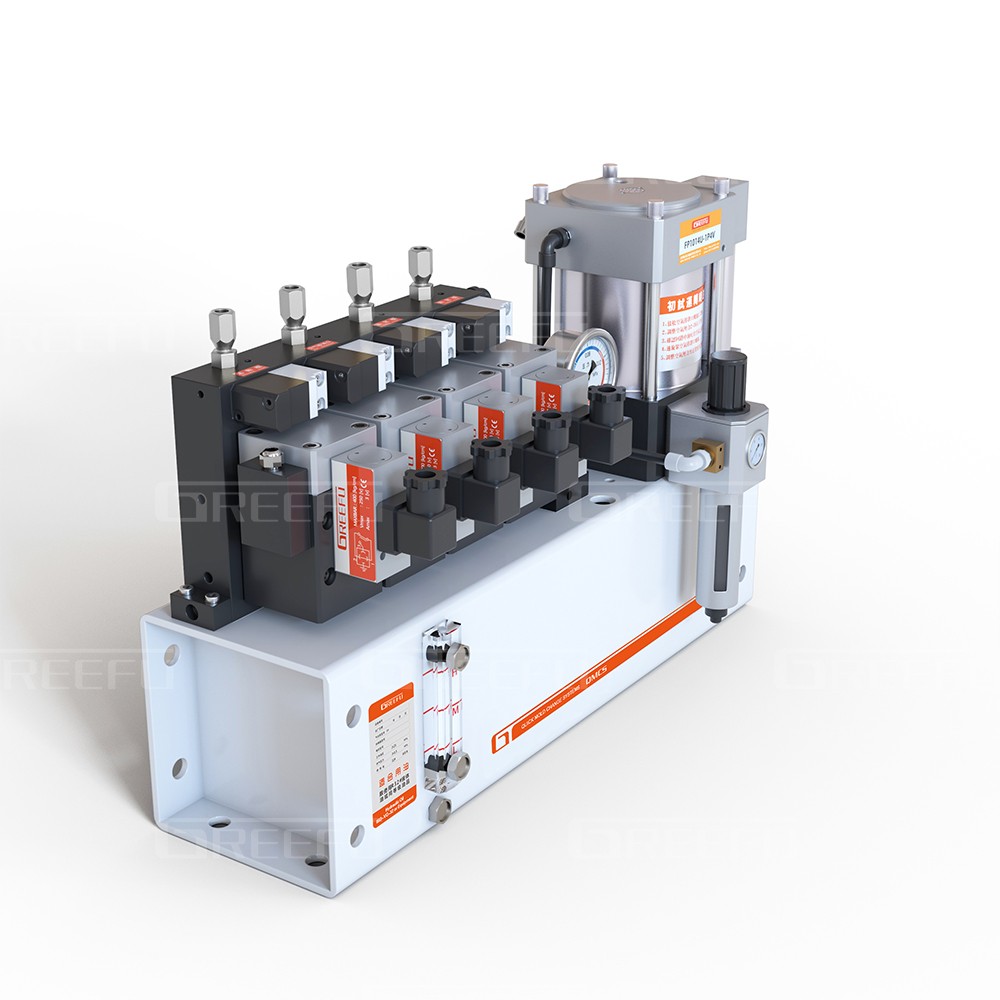

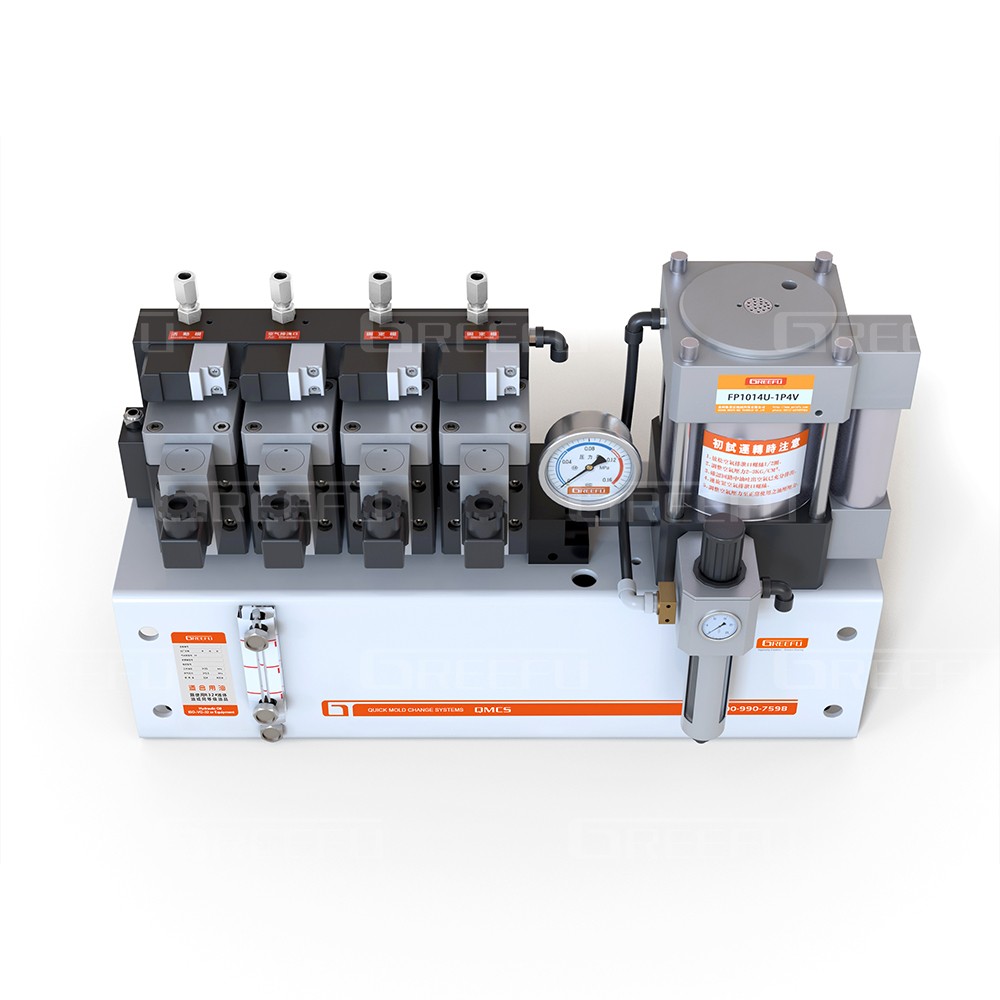

气动式油压单元FP1014

气动式油压单元FP1014

国家专利号:ZL201420659840.4

气动式油压单元FP1014,利用空气压力驱动泵浦, 由单体泵、压力开关、电磁阀、气控阀、 气源处理器、油箱等组成

★ 适用夹模器型号:            TY、TY-B、TY-C、TY-G、TX、TX-C、TX-G、TXL

节能:驱动泵的运行(消耗压缩空气/电)仅限于升压过程中,升压结束后,油压和气压趋于平衡,泵即停止运行。

配置气控阀保持油压:配置气控阀,即使因停电等原因而无法供气,也能保持油压,防止模具落下。

压力下降时的压力补给:如果因油温下降等因素导致回路内的油压下降,泵能自发的立即驱动,补给油压,使夹模器夹紧能力始终保持一致。

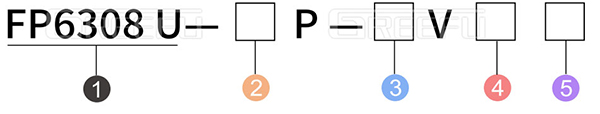

型号表示

型号表示

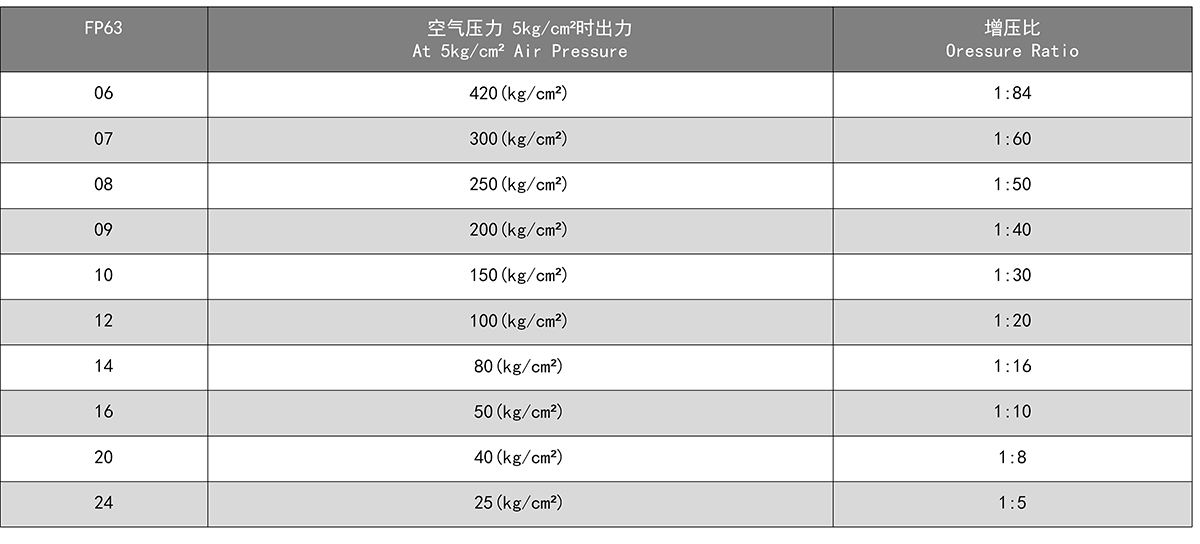

1:泵浦规格

FP6308 / FP1014


2:单体数量

1个单体泵头   /  2个单体泵头


3:油压回路

一回路  / 二回路 / 三回路 /  四回路 / 五回路


4:控制电压

1 . 电压:AC  24V

2 . 电压:AC110V

3 . 电压:AC220V


5:特殊规格

无符号:(标准)

L: ( 油量下限检测 )

Y: ( 附各回路油压表 )

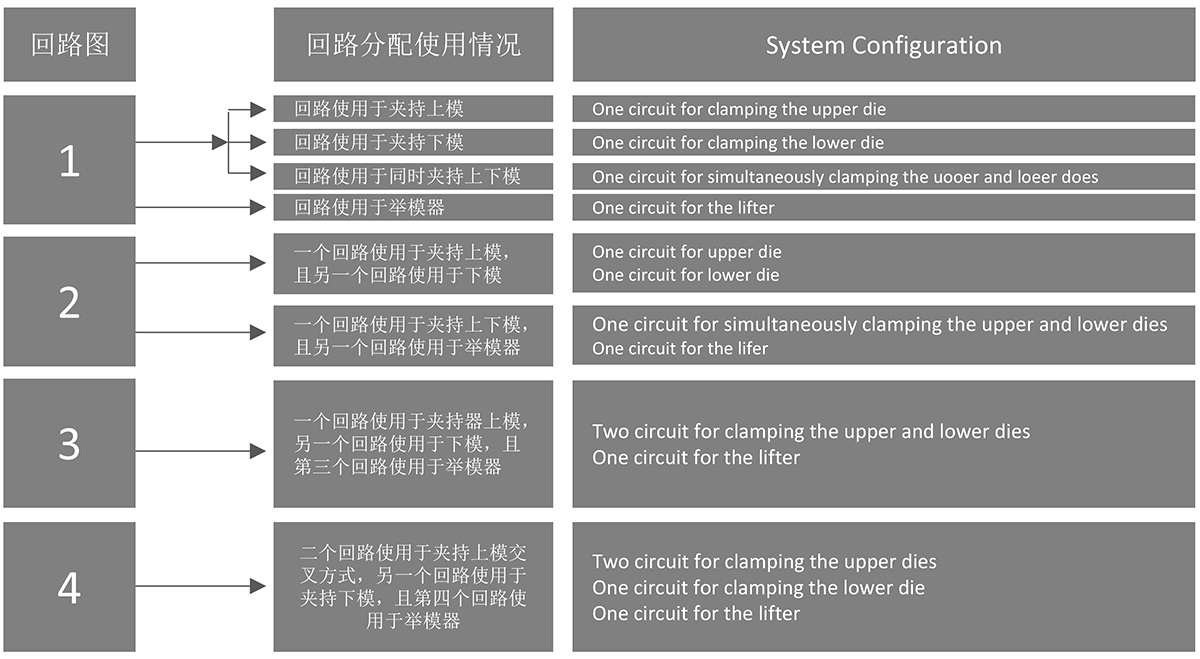

回路分配使用介绍
